SWM 201 系列資源及應用參考
SWM 201 SERIES RESOURCES AND APPLICATION REFERENCE

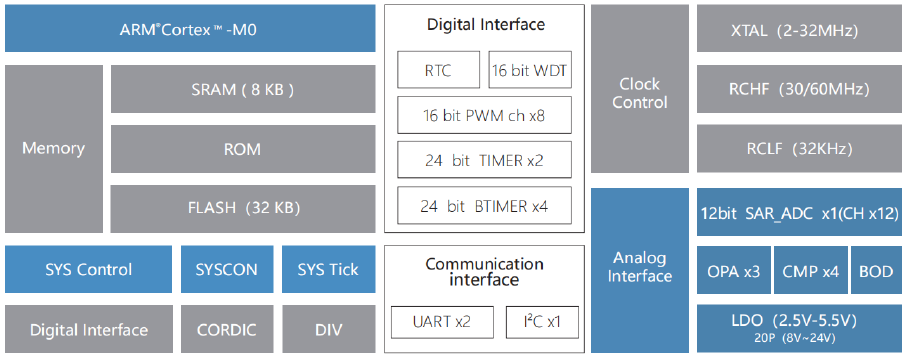

丨功能框圖
功能特性 | Functional features |
供電電壓 | ▲ 供電電壓：2.5V~5.5V [ 20P(8V~24V)]▲ 支持欠壓中斷和復位選擇 |
SWM20G | ▲ 集 成 P- N 型 MOS DRIVER▲ 使用電壓范圍 8-24V▲ 驅動電流能力：50-80mA |
SWM20D | ▲ 集 成 6 N 型 MOS DRIVER▲ 驅動最高耐壓 160V▲ 驅動芯片供電 10-20V▲ 驅動電流能力：350mA-650mA |
GPIO | ▲ 最多可達 44 個 GPIO |
功 耗 | ▲ 淺睡眠：38uA ▲ 深睡眠：200nA |
工作溫度 | ▲ -40℃ ~105℃ |
封 裝 | ▲ SSOP28 LQFP48 |
丨選型表：
丨推薦應用： 落地扇、空凈、水泵、吊扇、電動工具 ...
| Electric Tool 電動工具 | Personal Care 個人護理 | |
| - Electric Saw 電鋸 | - Hair Drier 吹風機 | |
| - Electric Drill 電鉆 | ||
| - Electric Welding Machine 電焊機 |
| Electric Vehicle 電動車 | Household Appliances 生活電器 | |
| - ElectricMotorcycle 電動摩托車 | - Air Purifier 空氣凈化器 | |
| - ElectricBicycle 電動自行車 | - Fan 風扇 | |
| - Electric Rickshaw 電動人力車 | - Water Heater Fan 熱水器風機 |
丨參考應用方案舉例： 低壓落地扇PMSM方案
采用SWM20PG6S6作為主控
方案特色
▲ 無傳感器控制的載波頻率 16KHz
▲ 芯片集成了高速運放和高速 ADC 模塊，有效地提高系統(tǒng)性能
▲ 采用無感雙電阻采樣方式，通過 FOC 算法計算轉子速度及角度
▲ 啟動速度快，約 5S 內達到額定轉速 1100rpm
▲ 保護機制：過壓、過流、堵轉保護功能
方案規(guī)格
▲ 額定電壓為 8V-24V
▲ FOC 矢量控制
▲ 額定功率 36W
