SWM 190 系列資源及應用參考
SWM 190 SERIES RESOURCES AND APPLICATION REFERENCE
丨功能框圖
- 內核：ARM? Cortex?-M0，最高工作頻率 60MHz
- Flash: 32~120KB, SRAM: 4~20KB
- 1個12位16通道的SAR ADC
- 8個28位PWM
- 4個24位基本定時器
- 3個比較器，4個運放
- I2C*2, SPI*2, UART*4, I2S*2
- 工作電壓為 2.3V - 3.6V
- 工作溫度范圍（環境溫度）-40℃ - 105℃
- 多種省電工作模式支持低功耗應用的需求
- 提供 QFP32/QFP48/QFP64 封裝
功能特性 | Functional features |
供電電壓 | ▲ 供電電壓：2.3V~3.6V▲ 支持欠壓中斷和復位選擇 |
GPIO | ▲ 最多可達 51 個 GPIO▲ 非模擬復用 IO 支持 5V 輸入 |
ISP/IAP | ▲ 可自定義 BOOT 程序 |
功 耗 | ▲ 正常模式：30mA@48MHZ▲ 淺睡眠：90uA |
工作溫度 | ▲ -40℃ ~85℃ |
封 裝 | ▲ LQFP64 LQFP48 LQFP32 |
丨推薦應用： 儀器儀表、工業控制、電機驅動、白色家電、可穿戴設備...
| Household Appliances 生活電器 | Personal Care 個人護理 | |
| - Air Purifier 空氣凈化器 | - Hair Drier 吹風機 | |
| - High Pressure Fan 高壓風扇 | - Massage Chair 按摩椅 | |
| - Heater 熱水器 |
| Electric Vehicle 電動車 | Home Electric Appliances 家用電器 | |
| - ElectricMotorcycle 電動摩托車 | - Refrigerator Compressor 冰箱壓縮機 | |
| - ElectricBicycle 電動自行車 | - Range Hood Fan 抽油煙機風機 | |
| - ElectricVehicleInstrument 電動車儀表 | - Washing Machine Drum 洗衣機滾筒 |

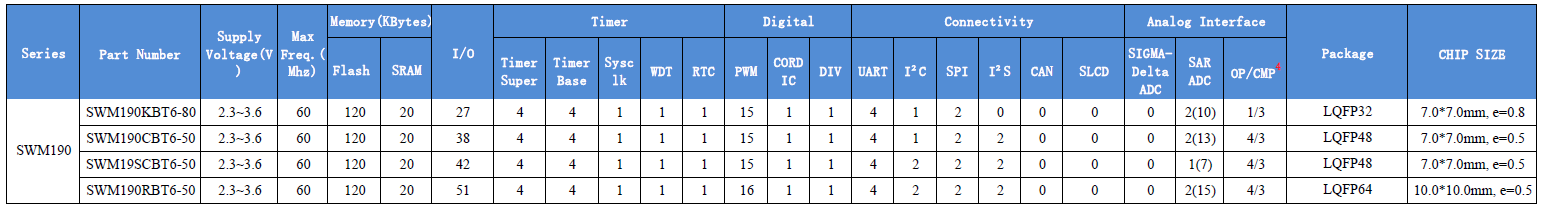

丨選型表：
